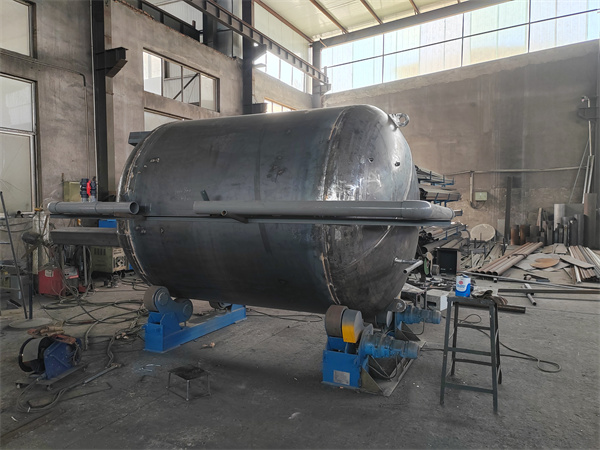

旋流沉砂池,也称为旋流沉沙器、旋流除砂器,选型须考虑处理水量,外部接管管径,管道工作压力,原水品质以及处理后水质要求等因素。一般情况下,选用旋流除砂器时,在满足流量的前提下,优先选用大的型号设备,并推荐在系统中用几台设备并联替代大设备,以便取得更佳的固液分离效果。
一、设备结构
旋流沉砂池由流入口,流出口,沉砂区,砂斗、涡轮驱动装置以及排沙系统等组成。污水由流入口切线方向流入沉砂区,进水渠道设一跌水堰,使可能沉积在渠道底部的沙子向下滑入沉砂池;还设有一挡板,使水流及砂子进入沉砂池时向池底流行,并加强附壁效应。
在沉砂池中间设有可调速的桨板,使池内的水流保持环流。桨板、挡板和进水水流组合在一起,旋转的涡轮叶片使砂粒呈螺旋形流动,促进有机物和砂粒的分离,由于所受离心力不同,相对密度较大的砂粒被甩向池壁,在重力作用下沉入砂斗;而较轻的有机物,则在沉砂池中间部分与砂子分离,有机物随出水旋流带出池外。
通过调整转速,可以达到最佳的沉砂效果。砂斗内沉砂可以采用空气提升、排沙泵排沙等方式排除,再经过砂水分离达到清洁排沙的标准。
二、工作原理
旋流沉砂池是根据流体中的固体颗粒在除砂器里旋转时的筛分原理制成,再加以过滤措施组合成的一种分离设备,当水流在一定的压力下从除砂器进水口以切向进入设备后,产生旋转运动,由于砂、水密度不同,在离心力、向心力、浮力和液体拽力的作用下,使密度低的水上升,由出水口排出,密度大的砂砬由设备底部的排污口排出,沿水流共同上浮的个别微小颗粒再由第二级过滤装置阻隔,从而达到除砂的目的,较目前市场上的旋流除砂器相比较,增加了过滤单元(过滤精度可由用户选定),具有除砂率高,节省安装空间,对个别微小固体的漏捕率低等优点。
三、技术参数
1、进水压力:0.2-1.2mpa
2、压力损失:0.028mpa
3、除砂直径:>0.1mm
工作温度:常温
■选形注意事项:
旋流沉砂池是利用机械力控制水流流态与流速、加速沙粒的沉淀并使有机物随水流带走的沉砂装置。旋流沉砂池有多种类型,某些形式还属于专利产品。
1、旋流除砂器应安装在供水管网的主管道上并固定在基座上,进水和出水管之间需加旁通。
2、为保证进水水流平稳,在设备进水口前应安装一段与进水口等径的直通管,长度相当于进水口直径的10-15倍。
3、安装时设备四周应预留有足够的维护空间。
4、正常工作时,需开启进、出水阀门,关闭排污阀和旁通阀。
5、根据原水含砂量的多少定期排砂除污,排污时打开排污阀,直到流出清水即可,排污过程不影响系统正常用水。
6、排污结束后,关闭排污阀。
7、如排砂压力不足,要关闭出水口处的阀门。
【使用安装注意事项】
1、设备安装应为旁通形式安装,以满足在不停机状态下检修设备及清洁过滤体的需要。
2、禁止在无水状态下长时间开启设备。
3、旋流沉砂池操作:
(1)排污率:当进出水口压差达到 0.03-0.06MPa (或根据系统设置压差)就应进行反冲洗。当水质差或新系统初次使用时,每 8 小时反冲洗 1-2 分钟。正常运行后,视水质情况而定。
(2)反洗:打开旁通阀,排污阀,关闭设备进水阀,水流反冲洗滤体,可清洁过滤体。反洗时间视水质情况而定,一般情况下 10-30 秒。
(3)对于污染严重的系统,应采用短周期高频率反冲洗过程。进口压力小 0.25MPa 时,应单独设反洗污泵,增大反洗力度,增加排污量。
(4)A :关闭排污阀;
B :打开进水阀,关闭旁通阀。
C :设备进入正常运转状态
四、旋流沉砂池的优点
旋流式沉砂池具有占地省、除砂效率高、操作环境好、设备运行可靠等特点,但对水量的变化有较严格的适用范围,对细格栅的运行效果要求较高。其关键设备为国外产品,价格很高,故该池型在国内普及为时尚早。其优点如下:
1、适应流量变化能力强;
2、水头损失小,典型的损失值仅6mm;
3、细砂粒去除率高,140(0.104mm)目的细砂也可达73%;
4、动能效率高。
五、操作说明
1、正常工作室,旋流沉砂池需要开启进出口阀门,关闭排污阀。
2、当储缸中存砂到一定盖度时,应该立即排污,排污时,打开排污阀,直到流出清水即可关闭。
3、排污完毕时,关闭排污阀。
